나사 없는 지붕 프로파일용 Yx42.5-978.8 롤 성형 기계 | Shandong Summit하이페리온 그룹 유한회사

기본정보

모델 번호.	YX42.5-978.8
피드 폭	1219mm
유효폭	978,8mm
두께	0,42~0,6mm
스트레치 제한	550MPa
운송 패키지	40gp*1
사양	11T
등록 상표	샤먼 리밍
기원	중국 복건성(본토)
생산 능력	60 세트/월

상품 설명

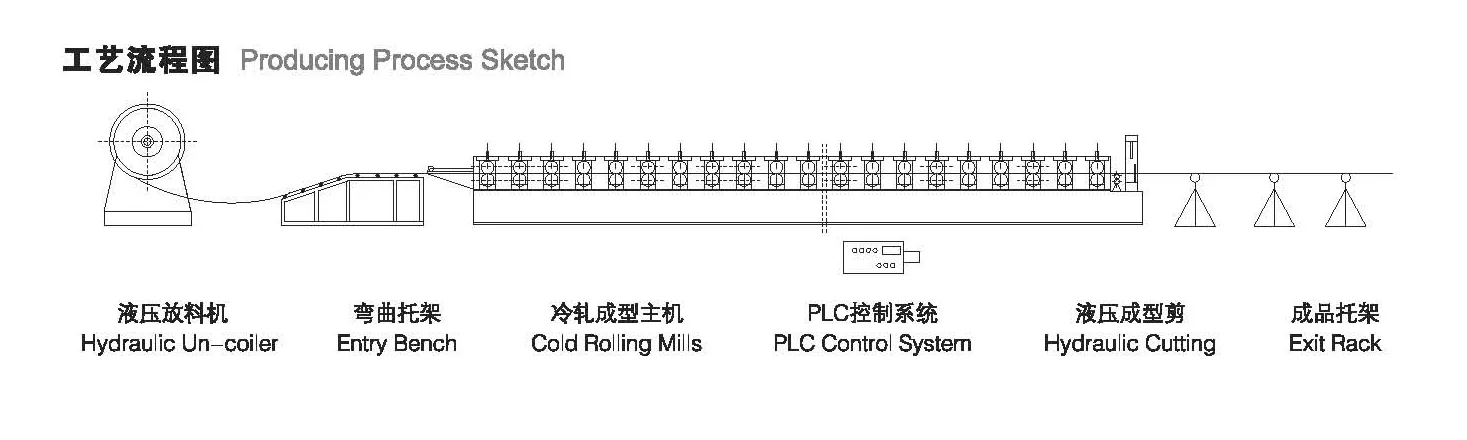

아래에 보이는 것과 같이 이 제조 과정 밑그림:

이 프로필 그림은 아래와 같습니다.

Yx42.5-978.8 Roll Forming Machine for Boltless Roof Profile

일반 매개변수

1	기사	매개변수
2	모델 번호.	YX28-199-796/995
삼	재료	사전 도장된 아연 도금 판금
4	두께	0,25~0,5mm
5	스트레치 제한	245MPa
6	피드 폭	1000/1200mm
7	유효폭	796/995mm
8	롤링 단계	20 무대
9	축 직경	Ø75mm
10	주 엔진 출력	7,5KW
11	유압 그룹 성능	4KW
12	롤 포머의 최대 라인 속도	캘리포니아. 15m/분
13	전기 표준	현지 전압에 따라 다름

기계 구성 요소
A. 5톤 X-1250 유압 언와인더. 코일 내부 구멍을 확장하는 유압 시스템. 펌프 모터: 회전 속도를 조절하는 3kW 주파수 변환기. 모터: 3kW Link Connect 확장 시스템. 적재 용량 = 최대 5톤. 스풀 내부 직경 = 510 ± 30 mm, 스풀 폭 = 최대 1250 mm 회전 정지/시작 제어를 돕는 리미트 스위치가 있는 자동 정지 장치

Yx42.5-978.8 Roll Forming Machine for Boltless Roof Profile

B. 엔트리 벤치 및 수동 사전 전단 장치 엔트리 벤치 및 수동 사전 전단 장치 작업 두께: 최대 0.8mm 판금의 마지막 부분만 잘라내는 지능형 절단 제어

Yx42.5-978.8 Roll Forming Machine for Boltless Roof Profile

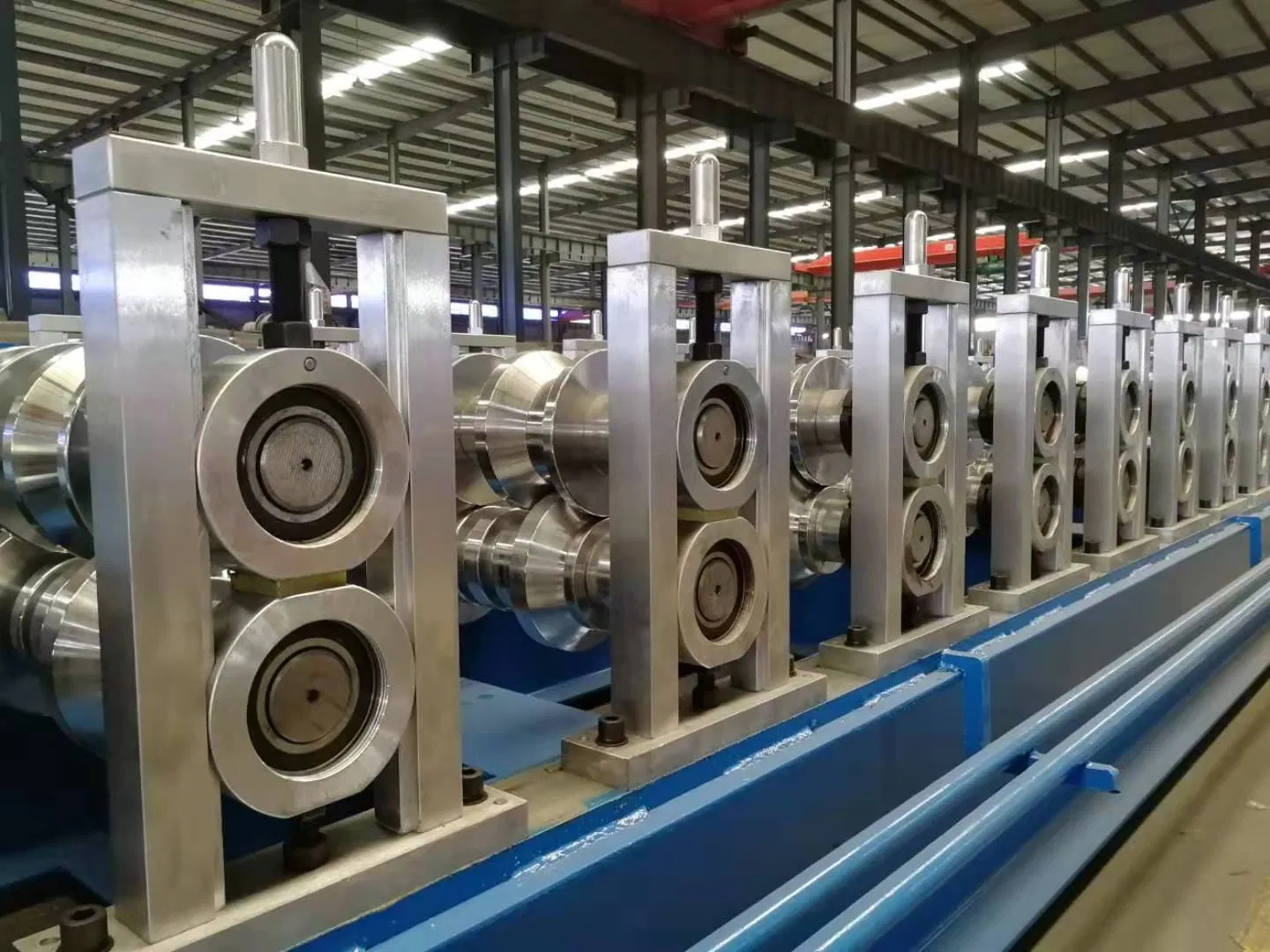

C. 가이드, 기어/스프라켓 드라이브가 있는 냉간 압연기 공급 섹션; 성형을 위한 27단계
새로운 스탠드 프레임 디자인
45#으로 제작된 롤, CNC 선반, 경질 크롬 도금 샤프트, 직경 = 75/95mm, 정밀 가공된 메인 모터 = 15kW, 주파수 속도 제어. 롤 포머의 최대 라인 속도: 약 15m/min 손이 들어가지 않도록 롤 포머 위에 보호망 커버(풀 메쉬)를 씌움

Yx42.5-978.8 Roll Forming Machine for Boltless Roof Profile

D. 유압 절단 장치. 절단을 멈추고, 다시 절단하고, 펀치 절단을 하지 마십시오. 절삭 공구 재료: Cr12Mov, 열처리; 펌프 모터 =7.5kW

E. PLC 제어 시스템: 수량과 절단 길이를 자동으로 제어합니다. 결합: PLC, 터치스크린(Siemens), 인버터(Schneider), 인코더(Omron) 등 절단 공차 ≤ ± 2mm 제어 전압 24V

F. 무전원 제품 랙 3개
After-Sale ServiceIn correct operation & maintaining, the machine is guaranteed for one year since leaving our factory excludes the electric elements.Installation:If installation is needed, WE will dispatch a technician to the buyer's factory abroad to assist regulating the machine with charge free. The buyer should assist US to get the Chinese technician's visa and should pay for the roundtrip air ticket and the local accommodation.If installation is needed, the buyer shall make the following preparation before arrival of technicians.Terms Of Trade1.Package & Shipment: Facility water-proof packing, Control cabinet packed in wooden packing.2.Payment: 30%payment by T/T is required as deposit within a week since the contract signing date.70% payment by T/T is required before the machine be send out of factory.
